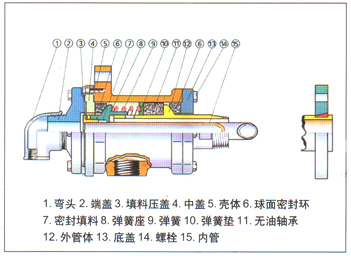

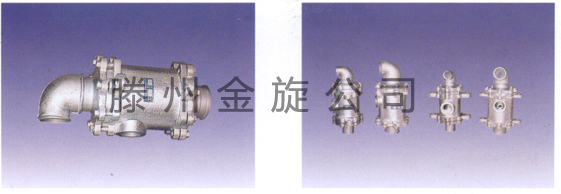

其结构简单、密封性能稳定、维护方便,是同类产品中应用最广泛的一种。其结构如图所示:外管体(12)直接接到辊子或烘筒上,为主要的旋转部件;经过精加工的外管体球面、底盖(13)底平面和侵渍石墨球面密封环(6)共同组成密封可靠的动密封摩擦副;球面密封环在其壳体(5)内的环形空间中滑动,加之无油轴承(11)与壳体的紧密配合,使旋转接头自由支撑,故对装机精度要求不高;球面密封环磨损后借助于弹簧(9)的预压力随时得到补偿,补偿时壳体缓缓向后移动,并可通过外管体的刻线观察到密封件的磨损程度;当蒸汽、水或其他介质流经球面密封环和无油轴承时,形成一层很薄的液膜,提供密封和润滑,从而减轻了摩擦和磨损,延长了使用寿命。
订货信息
应包括以下方面:
1.完整的编号——可识别旋转接头型号、结构、规格、尺寸。

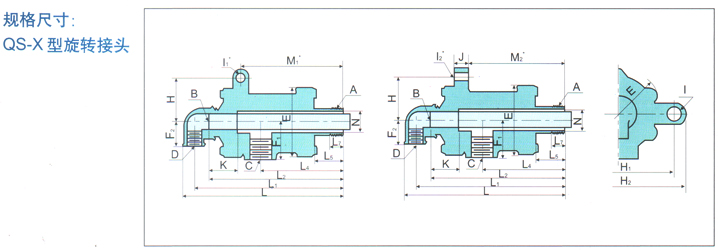

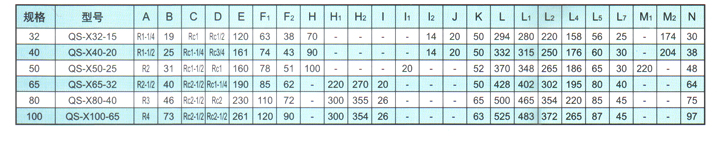

QS-X—球面密封结构,双向流通内管旋转螺纹连接式;

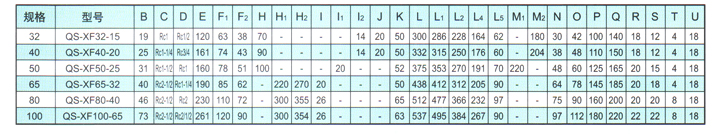

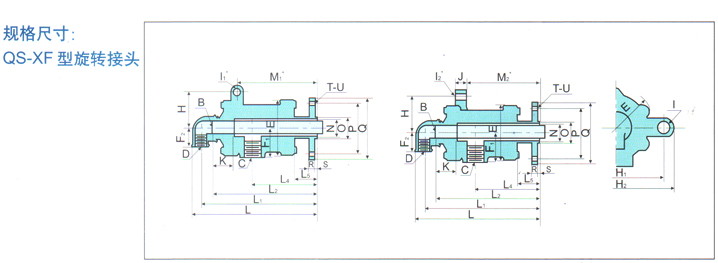

QS-XF—球面密封结构,双向流通内管旋转法兰连接式。
2.若订购螺纹连接式旋转接头,请注明外管体螺纹的左、右旋向。
3.旋转接头的使用必须配用金属软管。
4.订购时,应根据应用情况,配备一定数量的易损件——球面密封环。
5.特殊要求请注明。
