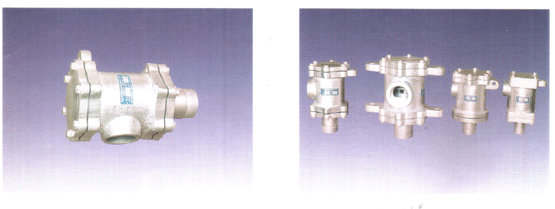

结构特点

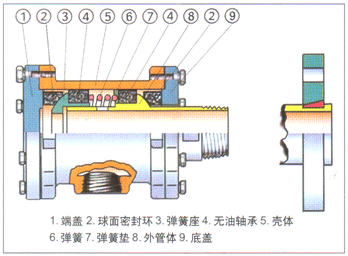

其结构简单、密封性能稳定、维护方便,是同类产品中应用最广泛的一种。其结构如图所示:外管体直接接到辊子或烘筒上,为主要的旋转部件;经过精加工的外管体球面、底盖底平面和侵渍石墨球面密封环共同组成密封可靠的动密封摩擦副;球面密封环在其壳体内的环形空间中滑动,加之无油轴承与壳体的紧密配合,使旋转接头自由支撑,故对装机精度要求不高;球面密封环磨损后借助于弹簧的预压力随时得到补偿,补偿时壳体缓缓向后移动,并可通过外管体的刻线观察到密封件的磨损程度;当蒸汽、水或其他介质流经球面密封环和无油轴承时,形成一层很薄的液膜,提供密封和润滑,从而减轻了摩擦和磨损,延长了使用寿命。另外,壳体上采用双支耳支承,使大规模旋转接头支承更平稳,密封更稳定。
使用参数
最高转速:100RPM
最高温度:220℃
最高压力:1.8MPa
适用介质:水、热水、蒸汽、导热油等。
注意:随转速、温度、压力的不同,使用极限值也不相同。
特殊情况欢迎来电垂询
订货信息
应包括以下方面:
1.完整的编号——可识别旋转接头型号、结构、规格、尺寸。

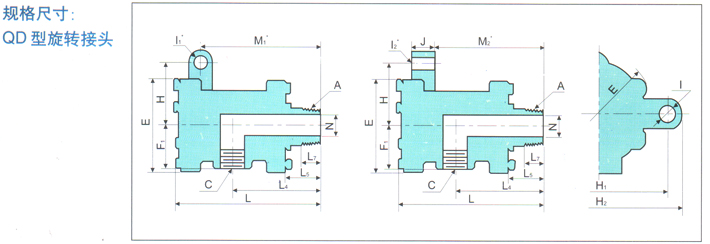

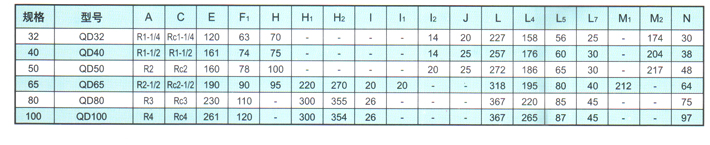

QD—球面密封结构,单向流通螺纹连接式;

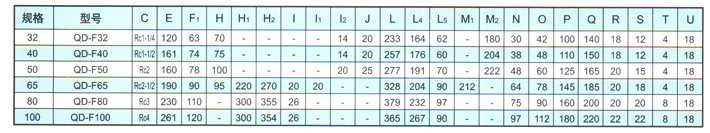

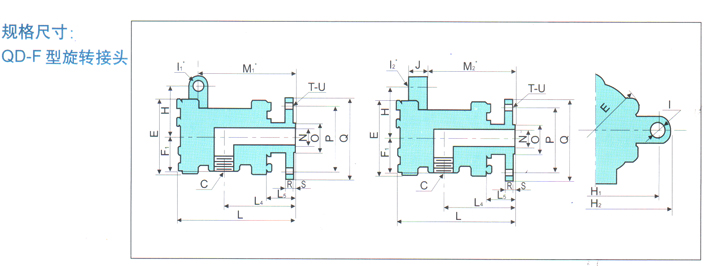

QD-F—球面密封结构,单向流通法兰连接式。
2.若订购螺纹连接式旋转接头,请注明外管体螺纹的左、右旋向。
3.旋转接头的使用必须配用金属软管。
4.订购时,应根据应用情况,配备一定数量的易损件——球面密封环。
5.特殊要求请注明。
